Ringkasan Artikel: A Katup Globe Segel Kerasdirancang untuk sistem perpipaan industri yang memerlukan penghentian yang andal, pengaturan aliran yang presisi, ketahanan suhu tinggi, dan ketahanan jangka panjang. Dengan penyegelan logam-ke-logam dan permukaan penyegelan yang keras, katup ini sangat cocok untuk layanan berat yang melibatkan uap, minyak, gas, media abrasif, dan cairan industri bertekanan tinggi.Huadumenyediakan solusi Hard Seal Globe Valve yang direkayasa dengan berbagai material bodi, kelas tekanan, opsi koneksi, dan metode aktuasi untuk beragam aplikasi industri.
Daftar isi
- Apa itu Katup Globe Segel Keras?
- Bagaimana Cara Kerja Katup Globe Segel Keras?
- Apa Fitur Utamanya?
- Spesifikasi Teknis Apa yang Harus Dipertimbangkan Pembeli?
- Katup Bola Segel Keras vs. Katup Bola Segel Lunak: Apa Bedanya?
- Dimana Katup Globe Segel Keras Digunakan?
- Bagaimana Seharusnya Anda Memilih Katup yang Tepat?
- Mengapa Mempertimbangkan Huadu sebagai Produsen Katup?
- Pertanyaan yang Sering Diajukan
- Kesimpulan

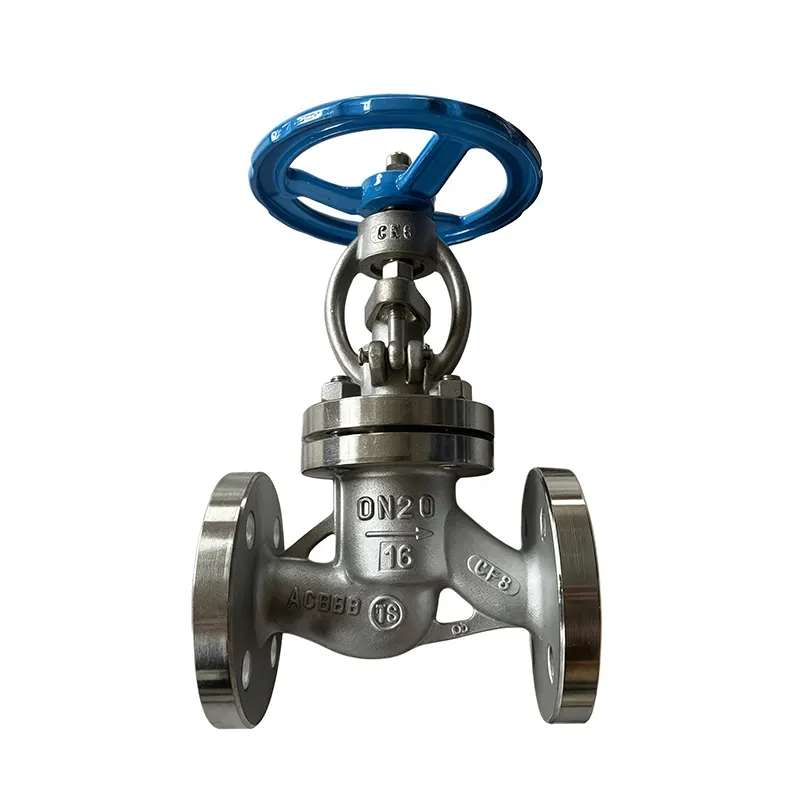

Apa itu Katup Globe Segel Keras?
Katup Globe Segel Keras adalah katup pengontrol aliran industri yang menggunakan struktur penyegelan logam-ke-logam daripada hanya mengandalkan bahan penyegel lunak. Huadu mengembangkan katup jenis ini untuk lingkungan pipa yang menuntut di mana suhu, tekanan, abrasi, dan pengoperasian berulang dapat memberikan tekanan yang signifikan pada komponen penyegelan konvensional.
Katup umumnya menggunakan bodi bergaya globe dan cakram bergerak yang bergerak menuju atau menjauhi dudukan. Gerakan ini memungkinkan katup melakukan dua fungsi penting: mematikan aliran pipa dan mengatur laju aliran. Dibandingkan dengan katup isolasi sederhana, konfigurasi globe memberikan kontrol yang lebih baik terhadap pergerakan fluida.
Untuk servis yang menuntut, permukaan perapat dapat dilapisi dengan Stellite atau bahan tahan aus lain yang sesuai. Konstruksi ini membantu mengurangi degradasi yang disebabkan oleh gesekan, erosi, dan pengoperasian suhu tinggi.
Menurut spesifikasi produk, Hard Seal Globe Valve Huadu dapat dikonfigurasi dengan konstruksi baja karbon atau baja tahan karat, berbagai kelas tekanan, dan beberapa metode pengoperasian, sehingga dapat beradaptasi dengan berbagai proyek industri.
Bagaimana Cara Kerja Katup Globe Segel Keras?
Prinsip operasinya mudah tetapi sangat efektif. Saat katup dibuka, cakram bergerak menjauh dari dudukannya, menciptakan saluran aliran. Ketika roda tangan, aktuator, atau mekanisme pengoperasian menggerakkan batang ke arah yang berlawanan, cakram mendekati dudukan dan semakin membatasi aliran.
Kontak logam-ke-logam antara cakram dan dudukan menciptakan antarmuka penyegelan utama. Jika direkayasa dan diproduksi dengan benar, permukaan keras dapat memberikan ketahanan yang kuat terhadap keausan dan erosi selama servis yang berat.
Urutan pengoperasian yang umum meliputi:
- Operator memutar handwheel atau mengaktifkan aktuator yang dipilih.
- Batang mentransfer gaya operasi ke cakram katup.
- Disk bergerak relatif terhadap dudukan untuk mengontrol aliran aliran.
- Saat cakram mencapai dudukannya, permukaan penyegelan logam akan tertutup.
- Saat dibuka kembali, cakram menjauh dari dudukannya untuk memulihkan aliran pipa.
Pergerakan linier yang dapat dikontrol ini adalah salah satu alasan mengapa katup globe sering dipilih ketika kemampuan isolasi dan pelambatan diperlukan.
Apa Fitur Utamanya?
Katup Globe Segel Keras berkualitas tinggi harus dipilih berdasarkan kondisi pengoperasian sebenarnya, bukan sekadar ukuran nominalnya. Beberapa karakteristik desain secara langsung mempengaruhi keandalan dan masa pakai.
1. Penyegelan Keras Logam-ke-Logam
Struktur penyegelan keras dirancang untuk lingkungan pengoperasian yang menuntut. Permukaan penyegelan yang keras dapat memberikan ketahanan yang lebih baik terhadap keausan, erosi, dan degradasi terkait suhu dibandingkan banyak bahan penyegelan lunak konvensional.
2. Kemampuan Suhu Tinggi
Huadu mencantumkan kisaran suhu sekitar -29°C hingga 425°C untuk konfigurasi referensi. Hal ini membuat katup cocok untuk banyak layanan industri yang melibatkan air panas, uap, cairan proses, dan media bersuhu tinggi lainnya.
3. Kelas Tekanan Berganda
Produk ini tersedia di berbagai kelas tekanan termasuk Kelas 150, 300, 600, 900, dan 1500. Hal ini memberikan fleksibilitas lebih bagi teknisi proyek saat menyesuaikan katup dengan persyaratan tekanan pipa.
4. Aktuasi Fleksibel
Tergantung pada proyeknya, pengoperasian dapat dikonfigurasi melalui roda tangan, mekanisme roda gigi, aktuator listrik, aktuator pneumatik, atau aktuator hidrolik.
5. Pilihan Material Tahan Korosi
Konfigurasi baja tahan karat cocok untuk aplikasi yang mengutamakan ketahanan terhadap korosi. Versi baja karbon dapat memberikan solusi ekonomis untuk media industri yang kompatibel.
Spesifikasi Teknis Apa yang Harus Dipertimbangkan Pembeli?
Untuk pengadaan industri, spesifikasi teknis harus ditinjau bersama-sama dan bukan dievaluasi secara individual. Tabel berikut merangkum parameter utama yang terkait dengan konfigurasi Huadu yang direferensikan.
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Katup Globe Segel Keras |
| Standar Desain | API 6D/ASME B16.34 |
| Ukuran Nominal | 1/2" hingga 48" |
| Kelas Tekanan | Kelas 150/300/600/900/1500 |
| Bahan Tubuh | A351 CF8M dan opsi material lainnya sesuai konfigurasi |
| Bahan Kursi | Stellite Berwajah Keras / PTFE / RPTFE / Grafit |
| Bahan Batang | A182 F316 / A182 F316L / 13Cr |
| Akhiri Koneksi | Bergelang / Berulir / Dilas (BW / SW) |
| Kisaran Suhu | -29°C hingga 425°C |
| Operasi | Handwheel / Gear / Listrik / Pneumatik / Hidrolik |
| Pengujian | API 598 / Uji Cangkang & Tempat Duduk Hidrostatis |
Catatan:Spesifikasi sebenarnya harus selalu dikonfirmasi berdasarkan lembar data proyek, standar yang berlaku, karakteristik media, peringkat suhu tekanan, dan dokumentasi teknis pabrikan sebelum membeli.
Katup Bola Segel Keras vs. Katup Bola Segel Lunak: Apa Bedanya?
Metode penyegelan adalah salah satu faktor terpenting saat memilih katup globe. Desain segel keras dan segel lunak ditujukan untuk lingkungan pengoperasian yang berbeda.
| Perbandingan | Katup Globe Segel Keras | Katup Globe Segel Lembut |
|---|---|---|
| Prinsip Penyegelan | Penyegelan logam-ke-logam | Bahan penyegel yang lembut |
| Tahan Suhu | Sangat baik untuk menuntut layanan suhu tinggi | Sangat bergantung pada bahan penyegel |
| Ketahanan Aus | Tinggi dengan hardfacing yang sesuai | Umumnya lebih sensitif terhadap keausan mekanis |
| Media Abrasif | Lebih cocok untuk layanan yang menuntut | Mungkin memiliki keterbatasan |
| Aplikasi Khas | Uap, listrik, petrokimia, metalurgi | Layanan bersih dan relatif moderat |
Dalam istilah praktis, penyegelan lunak mungkin bermanfaat bila kondisi pengoperasian sedang dan diperlukan penyegelan yang sangat rapat. Penyegelan keras menjadi lebih menarik ketika pipa melibatkan suhu tinggi, tekanan tinggi, partikel abrasif, atau operasi industri berulang.
Dimana Katup Globe Segel Keras Digunakan?
Kemampuan untuk bertahan dalam kondisi yang berat membuat teknologi Hard Seal Globe Valve cocok untuk berbagai sistem industri.
- Pabrik Petrokimia:Digunakan untuk mengendalikan cairan proses, hidrokarbon, dan media suhu tinggi.
- Pembangkit Listrik:Cocok untuk uap dan jalur proses suhu tinggi lainnya.
- Metalurgi:Berguna ketika suhu tinggi dan kondisi pengoperasian yang abrasif menyebabkan keausan katup tambahan.
- Minyak dan Gas:Berlaku untuk isolasi fluida industri dan sistem kontrol aliran ketika tekanan yang dipilih dan peringkat material sesuai.
- Pengolahan Air:Dapat diintegrasikan ke dalam jaringan pipa air industri dan fluida proses.
- Pengolahan Industri Umum:Cocok untuk air, minyak, gas, uap, dan cairan industri yang kompatibel.
Katup yang benar harus selalu disesuaikan dengan media aktual, suhu, tekanan, laju aliran, karakteristik korosi, dan persyaratan pemasangan.
Bagaimana Seharusnya Anda Memilih Katup yang Tepat?
Memilih katup industri hanya berdasarkan diameter pipa dapat mengakibatkan masalah kinerja. Tim pengadaan dan teknisi harus mengevaluasi seluruh lingkungan operasi.
Pertimbangkan Faktor Berikut:
- Sedang:Identifikasi apakah pipa membawa air, uap, minyak, gas, bahan kimia, atau cairan abrasif.
- Suhu Operasional:Konfirmasikan suhu normal dan maksimum.
- Tekanan Kerja:Pilih kelas tekanan yang memenuhi persyaratan desain sebenarnya.
- Ukuran Nominal:Cocokkan ukuran katup dengan pipa dan karakteristik aliran yang dibutuhkan.
- Bahan Tubuh:Pertimbangkan korosi, suhu, tekanan, dan persyaratan mekanis.
- Bahan Kursi dan Cakram:Pilih bahan pelapis keras atau bahan penyekat lainnya sesuai dengan kondisi servis.
- Akhiri Koneksi:Verifikasi persyaratan flensa, ulir, las butt, atau las soket.
- Aktuasi:Tentukan apakah operasi manual atau otomatis diperlukan.
- Pengujian dan Standar:Konfirmasikan persyaratan desain dan inspeksi yang berlaku sebelum memesan.
Pabrikan katup yang berkualifikasi dapat membantu para insinyur mengevaluasi variabel-variabel ini dan memilih konfigurasi yang sesuai alih-alih memperlakukan katup sebagai komponen standar yang siap pakai.
Mengapa Mempertimbangkan Huadu sebagai Produsen Katup?
Bagi pembeli industri, kemampuan pemasok sama pentingnya dengan spesifikasi produk. Huadu Valve Group mengintegrasikan desain katup, pengecoran, permesinan CNC, perakitan, pengujian, dan layanan pasokan untuk aplikasi katup industri.
Menurut informasi perusahaan yang dipublikasikan, Huadu memiliki pengalaman produksi lebih dari 11 tahun, fasilitas manufaktur seluas sekitar 25.333 meter persegi, kapasitas produksi tahunan melebihi 30.000 unit, dan tingkat kualifikasi produk jadi yang dilaporkan sebesar 99,8%.
Kemampuan manufakturnya meliputi:
- Pemesinan presisi CNC
- Pengecoran dan perakitan katup
- Pengujian hidrostatik dan pneumatik
- Produksi katup suhu tinggi dan suhu rendah
- Solusi katup yang disesuaikan
- Manufaktur OEM dan ODM
Huadu juga menyatakan bahwa produk katupnya dipasok ke pasar internasional dan digunakan di sektor minyak bumi, penyulingan minyak, gas alam, pengolahan kimia, pembangkit listrik, pengolahan air, metalurgi, pertambangan, dan sektor industri lainnya.
Bagi pembeli yang mencari aKatup Globe Segel Keras, mengevaluasi kemampuan produksi, keterlacakan material, pengujian tekanan, standar yang berlaku, dan dukungan teknis dapat membantu mengurangi risiko pengadaan dan meningkatkan keandalan pengoperasian jangka panjang.
Pertanyaan yang Sering Diajukan
Apa keuntungan utama dari Hard Seal Globe Valve?
Keuntungan utamanya adalah struktur penyegelan logam-ke-logam, yang dapat memberikan ketahanan kuat terhadap suhu tinggi, tekanan, keausan, dan erosi ketika katup dirancang dengan benar untuk aplikasi.
Bisakah Hard Seal Globe Valve digunakan untuk uap?
Ya. Katup globe bersegel keras yang ditentukan dengan tepat biasanya cocok untuk aplikasi uap industri karena permukaan penyegelan logamnya dapat tahan terhadap kondisi suhu yang menuntut. Peringkat tekanan-suhu harus diverifikasi untuk setiap konfigurasi tertentu.
Bahan apa yang tersedia untuk Hard Seal Globe Valves?
Pilihan material bergantung pada model dan aplikasi. Huadu mencantumkan solusi baja karbon dan baja tahan karat, dengan komponen seperti A182 F316, A182 F316L, 13Cr, dan CF8M tersedia dalam konfigurasi referensi.
Kelas tekanan apa yang tersedia?
Produk Huadu yang direferensikan ditawarkan dalam konfigurasi Kelas 150, 300, 600, 900, dan 1500. Pembeli harus memilih kelas tekanan sesuai dengan tekanan desain pipa dan standar yang berlaku.
Bisakah katup diotomatisasi?
Ya. Selain pengoperasian roda tangan, metode pengoperasian yang tersedia meliputi pengoperasian roda gigi, penggerak listrik, penggerak pneumatik, dan penggerak hidrolik, tergantung pada konfigurasi yang diperlukan.
Standar apa yang terkait dengan katup ini?
Spesifikasi produk yang direferensikan antara lain API 6D dan ASME B16.34 untuk desain, ASME B16.10 untuk dimensi tatap muka, ASME B16.5 dan ASME B16.47 untuk standar flensa, dan API 598 untuk pengujian.
Kesimpulan
Katup Globe Segel Keras dapat menjadi solusi efektif untuk kontrol aliran industri di mana bahan penyegel lunak konvensional mungkin tidak memberikan daya tahan yang diperlukan. Struktur penyegelan logam-ke-logam, permukaan keras, pilihan kelas tekanan yang luas, dan kompatibilitas dengan media yang menuntut menjadikannya sangat berharga dalam pembangkit listrik, petrokimia, metalurgi, minyak dan gas, pengolahan air, dan aplikasi industri umum.
Untuk tim pengadaan, pilihan terbaik tidak hanya bergantung pada ukuran katup. Media, suhu, tekanan, kompatibilitas material, konfigurasi penyegelan, jenis sambungan, aktuasi, standar, dan persyaratan pengujian semuanya harus dievaluasi sebelum membeli. Jika Anda mencari solusi katup industri yang andal atau memerlukan bantuan dalam memilih Hard Seal Globe Valve yang sesuai untuk proyek saluran pipa Anda,Hubungi kamiuntuk mendiskusikan persyaratan teknis Anda, opsi penyesuaian, dan ketentuan aplikasi dengan tim Huadu.
