Katup Bola Tetap Stainless Steel Katup Bola Bergelang Tempa

Fitur Produk

- Struktur bola tetap yang dipasang di trunnion, cocok untuk kondisi kerja lubang besar dan tekanan tinggi.

- Badan katup palsu dengan bahan padat, kekuatan mekanik tinggi, dan kinerja anti korosi yang baik.

-Desain port penuh, hambatan aliran kecil, kapasitas aliran besar, nyaman untuk pembersihan pigging pipa.

- Kursi apung bermuatan pegas mewujudkan penghentian ketat dua arah, tingkat kebocoran rendah.

- Desain batang anti ledakan, dibangun dengan struktur anti statis dan aman dari api yang mematuhi API 607.

- Kursi yang dapat meringankan tekanan berlebih pada rongga yang tidak normal untuk meningkatkan keselamatan pengoperasian.

- Torsi pengoperasian rendah, mendukung siklus buka-tutup yang sering untuk layanan stabil jangka panjang.

Atribut Utama

Struktur Produk

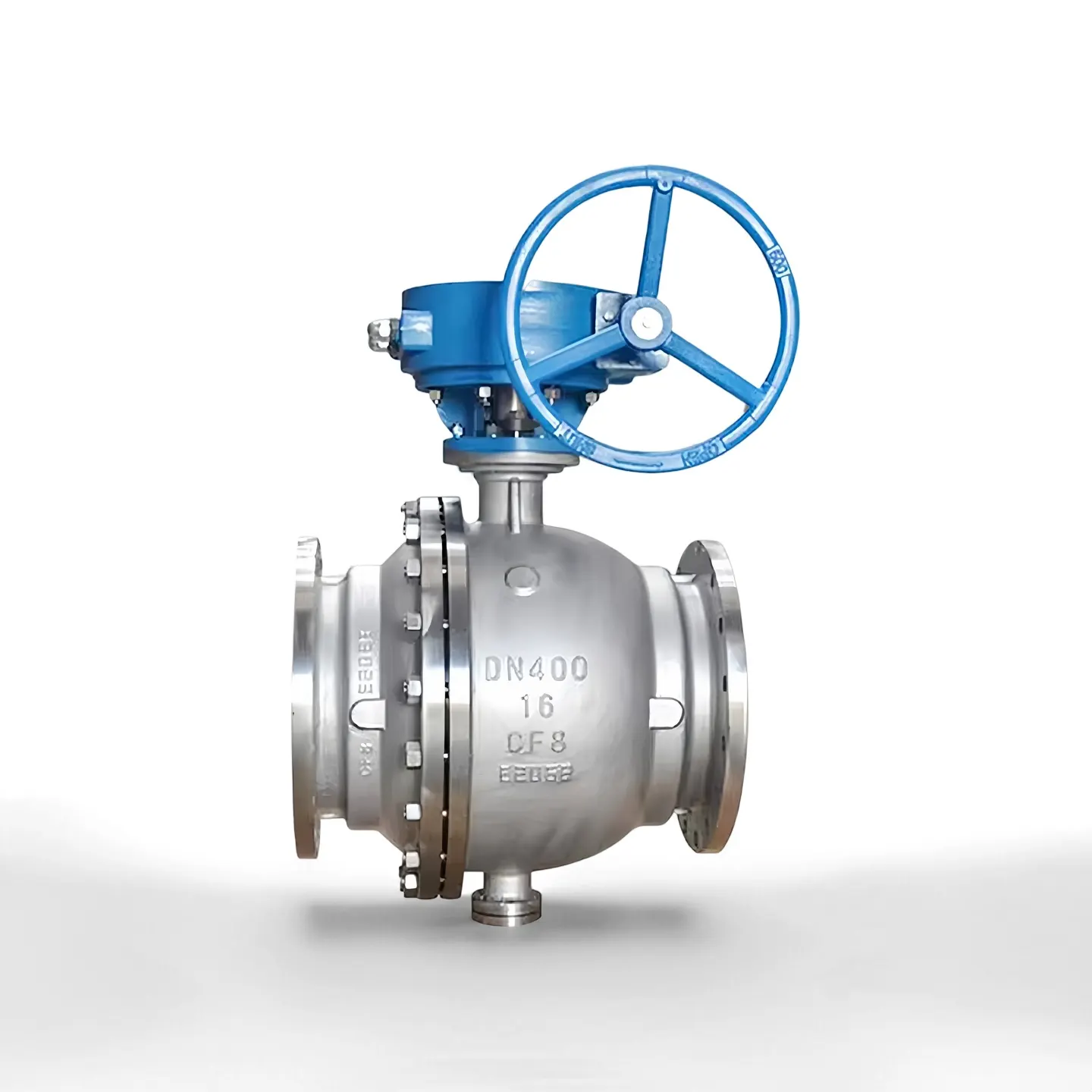

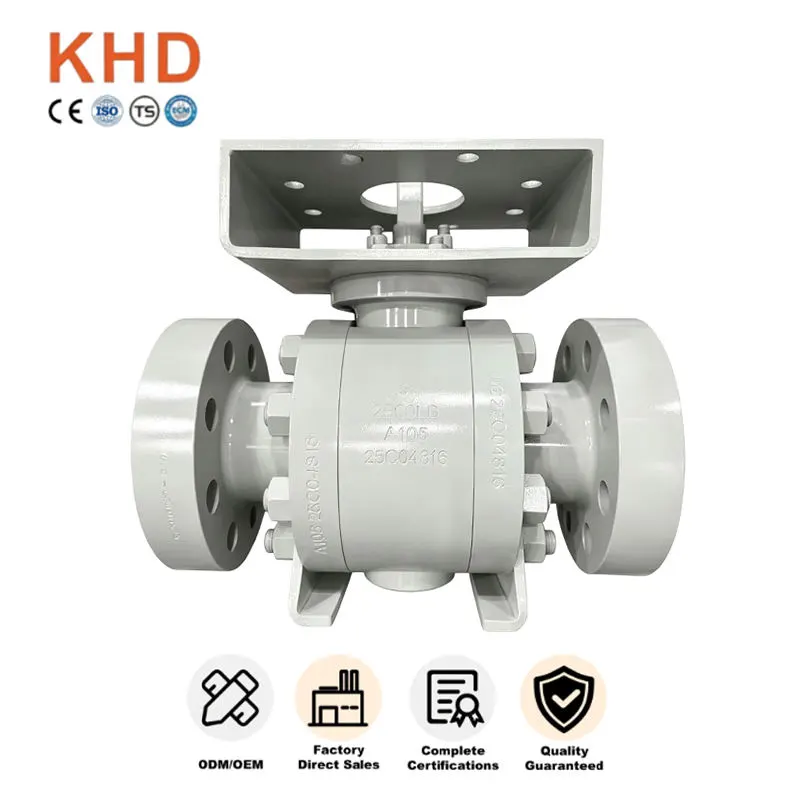

Ini adalah Katup Bola Bergelang Tempa Katup Bola Tetap Stainless Steel. Bola ditopang oleh poros trunnion atas dan bawah, bukannya melayang karena gaya dudukan. Komponen utama meliputi badan katup tempa, kap mesin, bola tetap, poros trunnion atas & bawah, dudukan apung yang dilengkapi pegas, batang anti-tiup, ujung sambungan flensa, dan bantalan pemasangan atas ISO 5211 untuk aktuator. Fungsi blok ganda & pembuangan dapat disediakan berdasarkan permintaan. Opsi muka flensa: RF, RTJ.

- Badan Katup / Kap Mesin: Baja tahan karat tempa A182 F304 / A182 F316L

- Bola: Baja tahan karat yang ditempa, berlapis krom keras atau berwajah keras Stellite

- Batang: baja tahan karat A182 F316

- Segel Kursi: PTFE / RPTFE untuk segel lunak; Paduan keras Stellite 6 untuk segel keras logam

- Gasket & O ring: FKM, PTFE, disesuaikan untuk media suhu berbeda

- Baut : Baut stainless steel B8 / B8M

Kisaran Tekanan & Suhu

-Kelas Tekanan: PN16-PN100, Kelas150-Kelas2500

-Suhu Kerja:

•Versi segel lunak: -29℃ ~ +200℃

•Versi segel keras logam: -29℃ ~ +425℃

-Standar Uji: API 598, uji cangkang 1,5 kali tekanan terukur; uji kursi 1,1 kali tekanan terukur

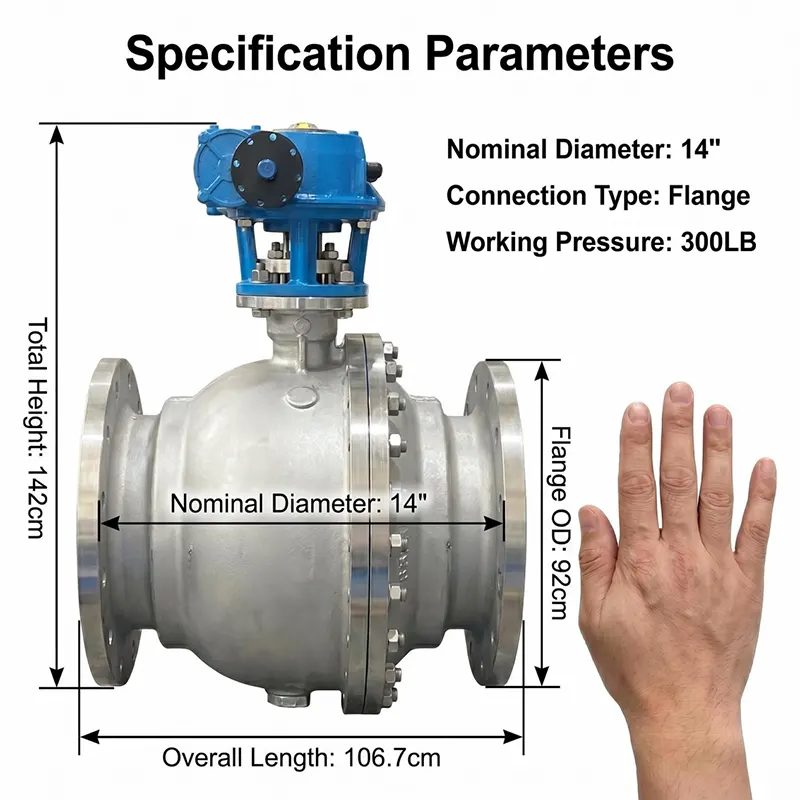

-Rentang Ukuran: DN50-DN600 (NPS2"-NPS24")

Jenis Operasi

-Manual: Operator roda gigi cacing untuk kebutuhan torsi besar

-Pneumatik: Aktuator pneumatik akting tunggal / akting ganda, dengan saklar batas & katup solenoid

-Listrik: Tipe on-off atau aktuator listrik modulasi untuk kontrol otomatis jarak jauh

-Aktuasi hidrolik / elektro hidrolik tersedia berdasarkan permintaan khusus

Semua aktuator sesuai dengan platform pemasangan ISO 5211.

Aplikasi

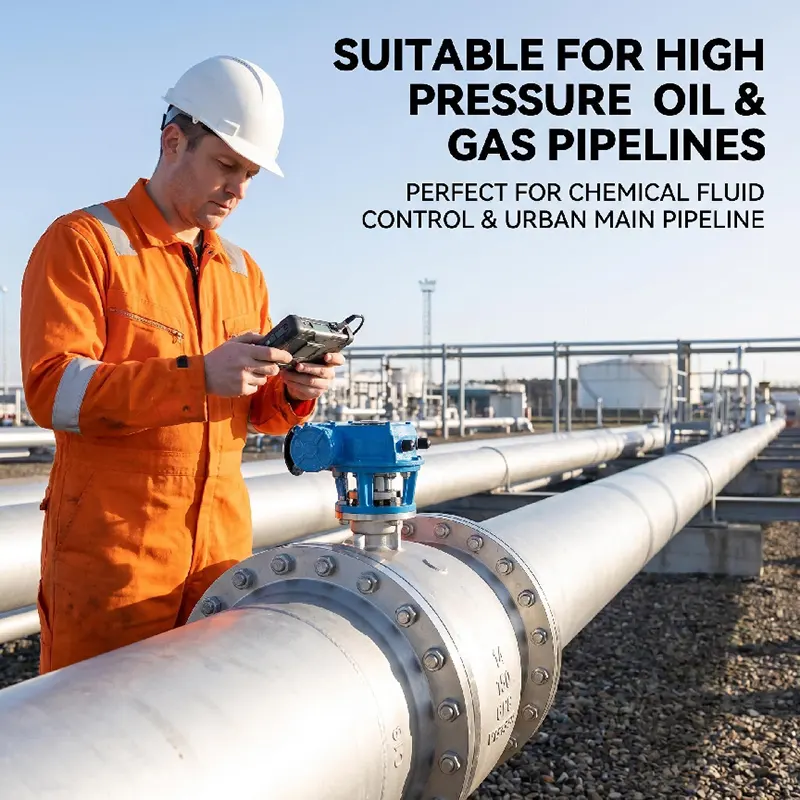

Diadopsi secara luas untuk layanan on-off dan isolasi untuk media cair, gas, dan korosif. Terutama digunakan dalam jaringan pipa jarak jauh minyak & gas, pabrik petrokimia, pemrosesan kimia, pembangkit listrik, pengolahan air, LNG dan proyek industri tugas berat lainnya.

Mengapa Memilih Katup Bola Tetap Stainless Steel Kami Katup Bola Bergelang Tempa？

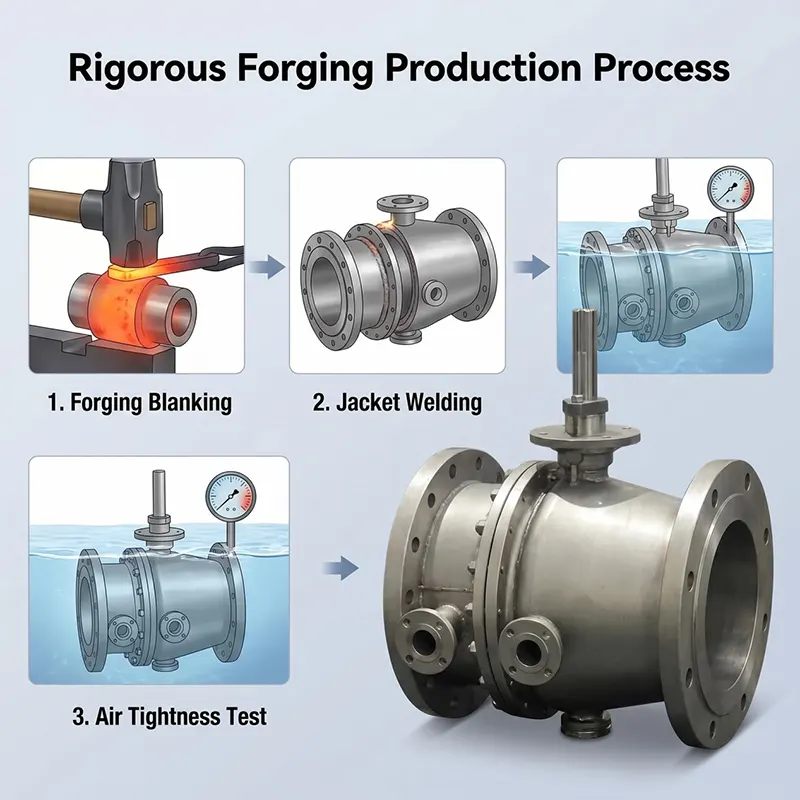

1. Mengadopsi proses penempaan penuh, material internal kompak tanpa cacat porositas, sesuai dengan pipa tugas berat bertekanan tinggi.

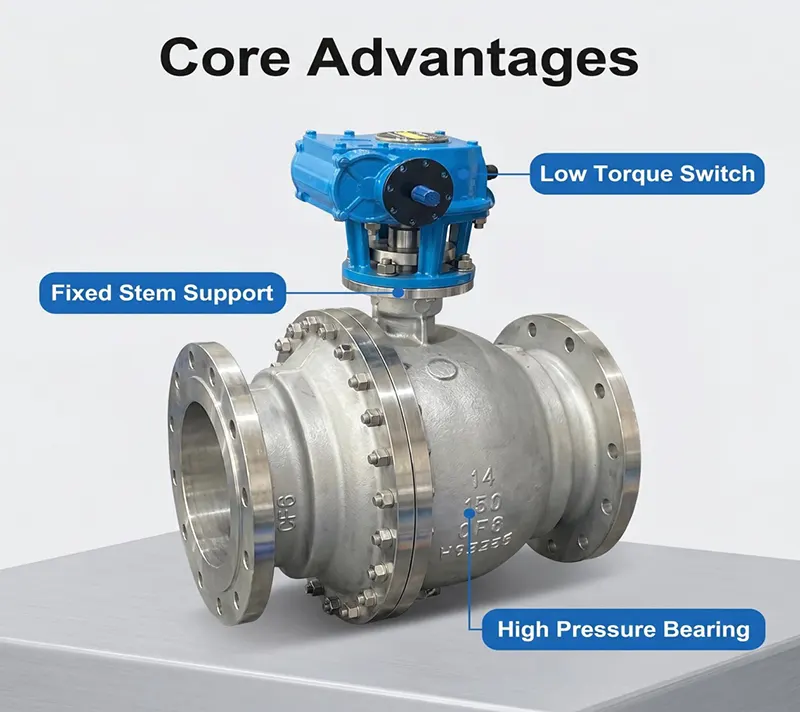

2. Desain bola tetap trunnion sangat mengurangi torsi pengoperasian untuk kondisi kerja bertekanan tinggi ukuran besar.

3. Inspeksi masuk material yang ketat, setiap katup melewati uji kebocoran hidrostatik dan dudukan gas penuh sebelum pengiriman.

4. Mendukung dua versi segel lunak dan segel keras logam untuk menyesuaikan suhu dan tuntutan medium yang berbeda.

5. Kami menawarkan dukungan teknis lengkap, tinjauan gambar, dan panduan purna jual untuk proyek Anda.

Panduan Pembelian

Harap berikan informasi di bawah ini saat mengirimkan pertanyaan:

1. Ukuran nominal dan kelas tekanan

2. Media kerja, suhu kerja aktual

3. Jenis segel: segel lunak atau segel keras logam

4. Jenis operasi (worm gear / pneumatik / listrik dll.)

5. Standar flensa & tipe muka flensa (RF/RTJ)

6. Persyaratan khusus: tahan api, fungsi DBB, perawatan anti korosi, dll.

Insinyur kami akan menawarkan proposal yang tepat sesuai dengan kondisi kerja Anda.

Pengemasan & Pengiriman

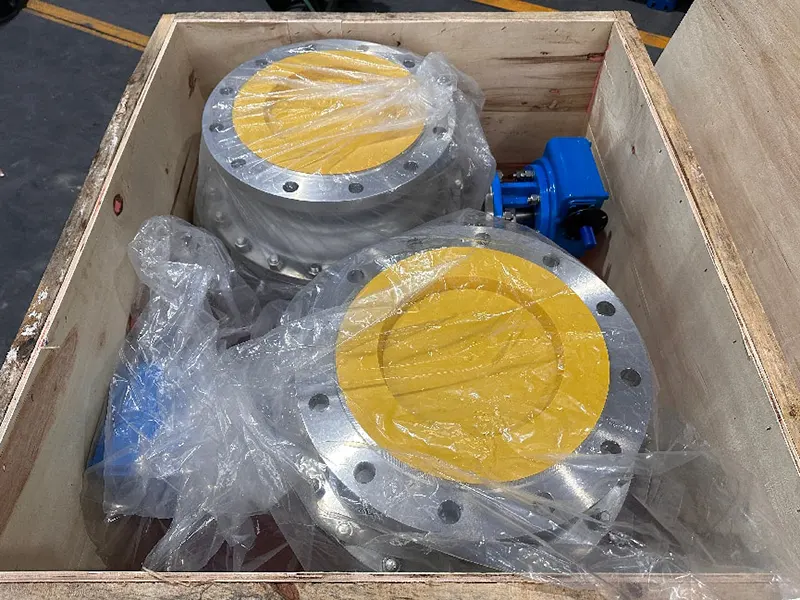

Setiap katup akan dibersihkan dan dilindungi sebelum dikemas. Port katup ditutup dengan tutup plastik untuk menjaga rongga internal tetap bersih. Katup dikemas dalam peti kayu lapis padat yang cocok untuk angkutan laut. Kami mendukung EXW,FOB, CIF, DAP dan persyaratan perdagangan lainnya. Barang dapat dikirim ke pelabuhan atau gudang yang ditunjuk.

OEM & ODM

Kami menerima pesanan OEM dan ODM. Kami dapat menyesuaikan bahan bodi, bahan segel, standar flensa, batang ekstensi khusus, lukisan khusus dan penandaan logo sesuai dengan gambar pelanggan atau persyaratan teknis. MOQ fleksibel untuk pesanan proyek.

Inspeksi & Pengujian

Setiap katup melewati pemeriksaan menyeluruh sebelum pengiriman sesuai dengan standar API 598.

- Inspeksi masuk bahan baku: komposisi kimia bahan dan pemeriksaan sifat mekanik, catatan ketertelusuran bahan disediakan.

- Uji hidrostatis cangkang: 1,5 kali tekanan terukur untuk badan katup & kap mesin.

- Uji kebocoran kursi: 1,1 kali tekanan terukur, media air atau nitrogen.

- Inspeksi visual, pemeriksaan dimensi, pemeriksaan cat dan permukaan akhir.

- Tes saksi oleh lembaga pihak ketiga seperti SGS, BV dapat diterima atas permintaan klien.

- Dokumen lengkap termasuk sertifikat uji material MTC, laporan uji hidro, sertifikat kesesuaian dapat diberikan.

Panduan Instalasi & Perawatan

- Bersihkan pipa secara menyeluruh sebelum pemasangan untuk membersihkan terak las, pasir dan serpihan, hindari kerusakan pada permukaan penyegelan.

- Pasang katup pada arah aliran yang benar, kencangkan baut flensa secara melintang dan merata.

- Jangan biarkan katup tetap dalam posisi setengah terbuka untuk penyimpanan jangka panjang atau status kerja.

- Untuk pengoperasian rutin, jalankan siklus penutupan pembukaan langkah penuh secara berkala untuk mencegah segel lengket.

- Periksa sambungan flensa, pengepakan batang terhadap kebocoran eksternal selama pemeriksaan rutin di lokasi.

- Ganti bagian segel yang aus selama penghentian terjadwal; gunakan bahan segel yang cocok untuk media kerja Anda.

- Jika dilengkapi dengan aktuator, periksa torsi aktuator, status sakelar batas secara berkala.

Layanan purna jual

-Masa garansi: garansi 12 bulan terhitung sejak tanggal pengiriman, terhadap cacat produksi.

-Kami menyediakan dukungan teknis termasuk tinjauan gambar, konfirmasi parameter, dan panduan pengoperasian.

-Tim teknik kami menjawab pertanyaan teknis dalam waktu 24 jam kerja.

-Suku cadang (jok, gasket, stem packing) tersedia untuk dipesan ulang.

-Konsultasi teknis di tempat dapat diatur untuk pesanan proyek skala besar.

Catatan: Garansi TIDAK mencakup kerusakan yang disebabkan oleh kesalahan pemasangan, kesalahan pengoperasian, atau kondisi media yang tidak tepat.

Produk Rekomendasi Terkait

-Katup bola mengambang (katup bola baja tahan karat 2 buah/3 buah)

-Katup bola trunnion tetap baja karbon WCB

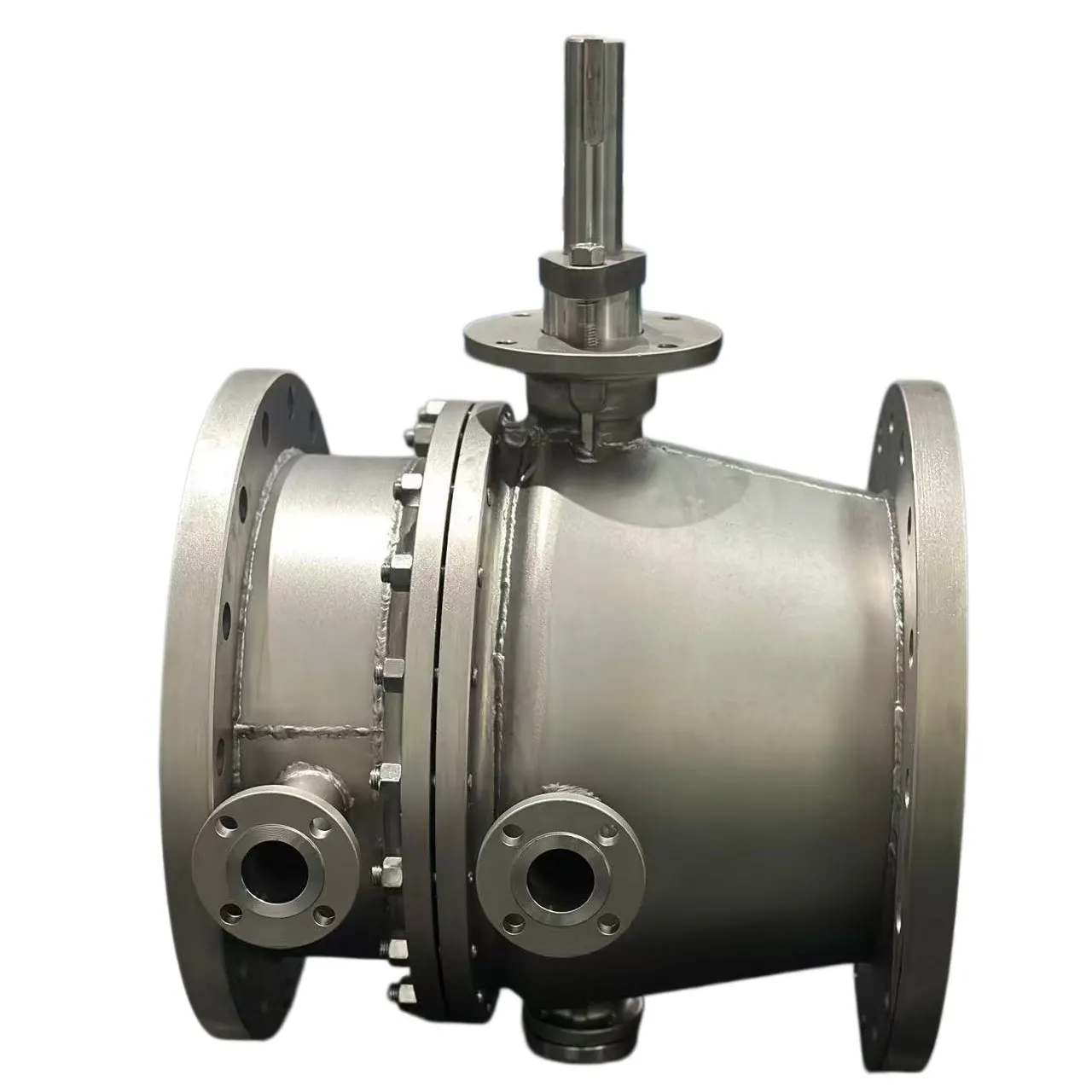

-Katup bola tetap berinsulasi jaket untuk media viskositas tinggi

-Katup bola dengan set aktuator lengkap pneumatik / listrik

-Katup bola tetap segel keras dari logam untuk layanan suhu tinggi

Kekuatan Pabrik Kami

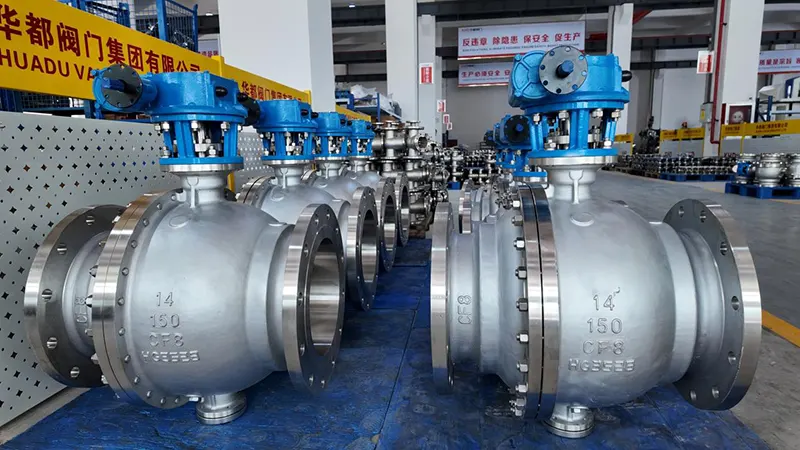

Huadu Valve Group berlokasi di Wenzhou Cina, mengkhususkan diri dalam desain katup industri, penempaan, permesinan, dan perakitan. Kami memiliki lini produksi lengkap termasuk bengkel penempaan, bengkel permesinan CNC, bengkel perakitan, dan laboratorium uji independen. Semua proses produksi penting diselesaikan sendiri, tidak sepenuhnya dialihdayakan. Kami memiliki pengalaman yang kaya untuk pesanan proyek minyak bumi, petrokimia, dan pasokan air di luar negeri. Produk kami diekspor ke Asia Tenggara, Timur Tengah, Eropa dan wilayah lainnya.

Hubungi Untuk Pertanyaan

Silakan kirimkan kepada kami persyaratan kondisi kerja terperinci Anda termasuk ukuran, tekanan, media, suhu, jenis operasi, dan permintaan khusus. Tim teknis kami akan segera mengevaluasi dan menyiapkan penawaran resmi untuk Anda. Selamat datang pesanan sampel dan kerjasama proyek besar.
