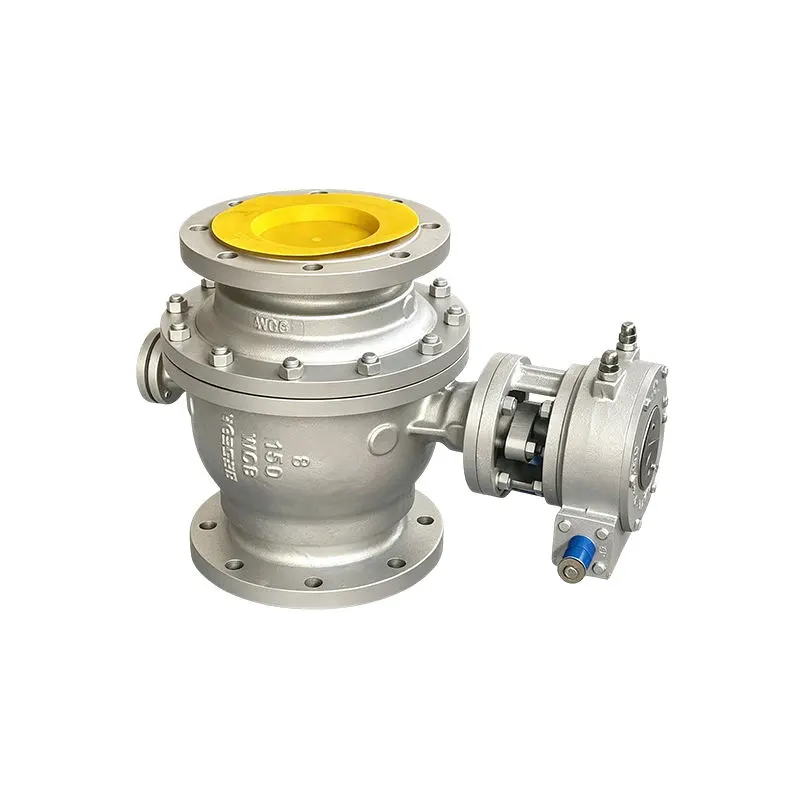

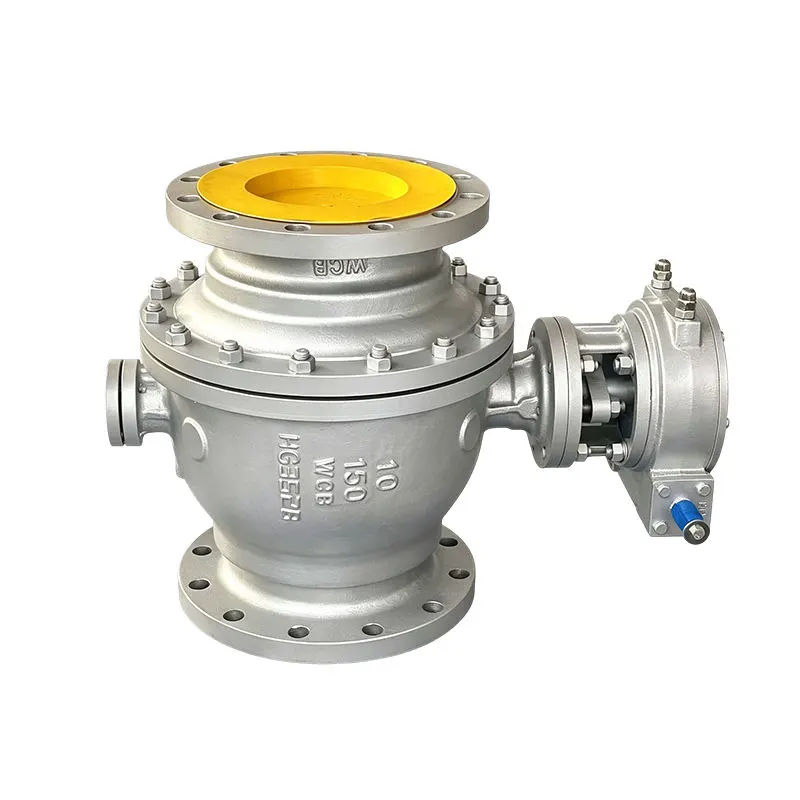

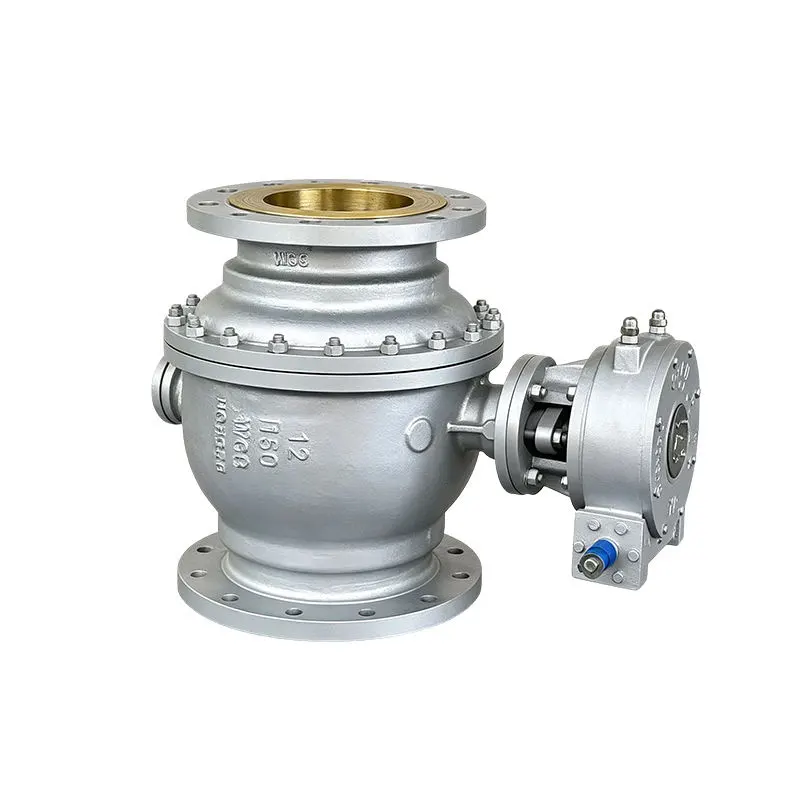

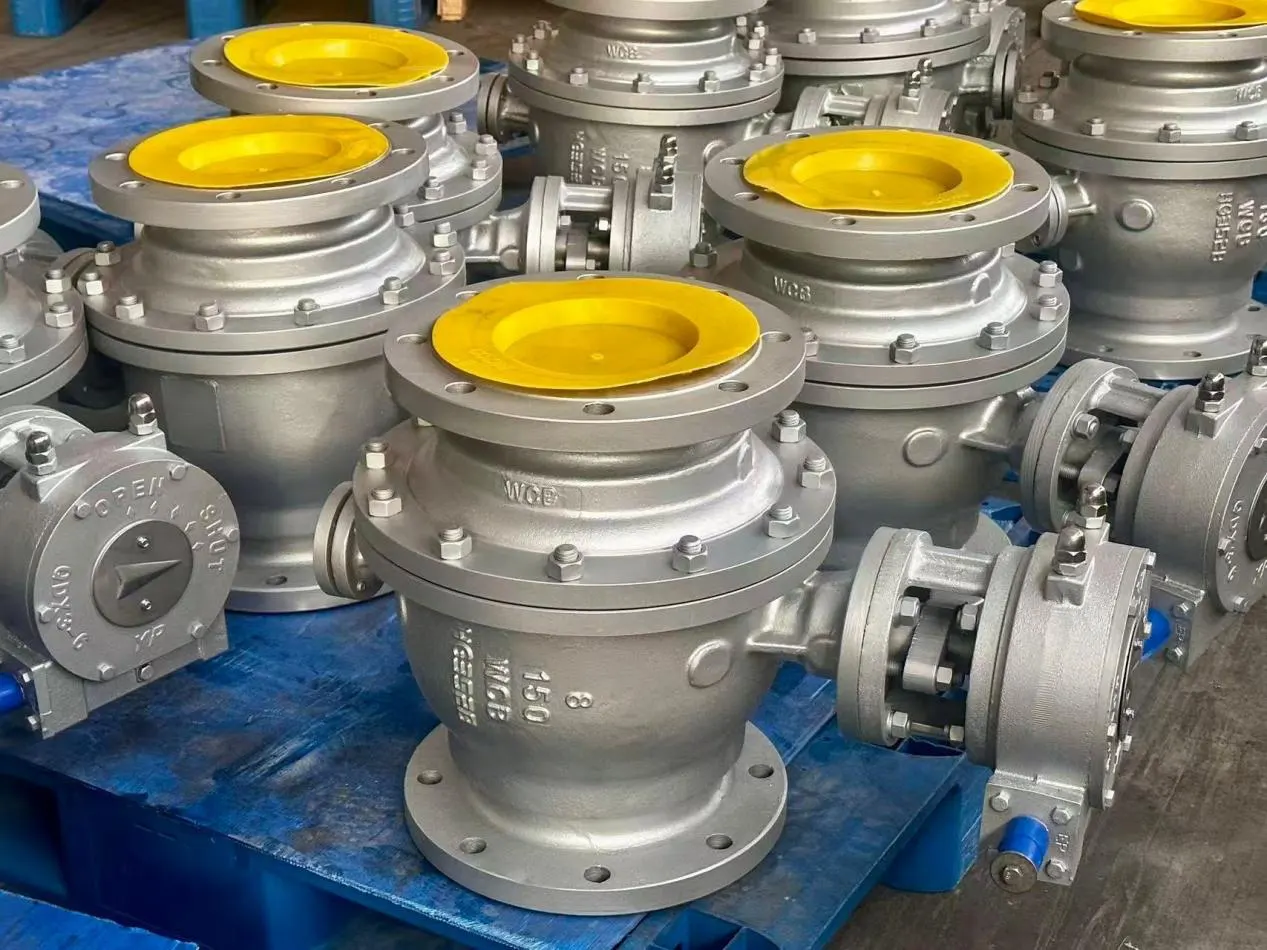

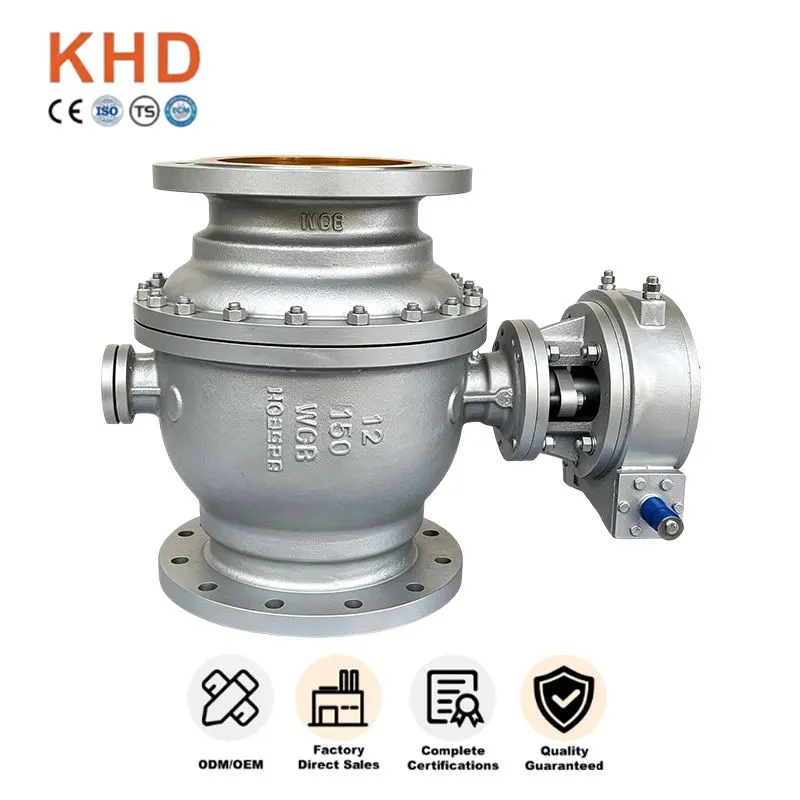

Katup Bola Tetap Baja Karbon WCB

Katup Bola Tetap Baja Karbon WCB adalah katup industri tugas berat yang dibuat untuk isolasi pipa dan kontrol aliran, diproduksi oleh Huadu Valve Group. Ini mengadopsi desain bola tetap trunnion dan material baja karbon A216 WCB, sangat cocok untuk kondisi kerja pipa kritis bertekanan tinggi.

Katup industri ini bekerja dengan andal dalam servis bertekanan tinggi terus-menerus dan pengoperasian siklus panjang, yang dipilih secara luas untuk proyek-proyek yang mengutamakan keselamatan penyegelan dan masa pakai yang lama.

Keunggulan Bahan Baku & Struktural

Bodi Baja Karbon WCB A216 Premium

Katup Bola Tetap Baja Karbon WCB dibuat dari baja karbon A216 WCB, sehingga memberikan keunggulan inti berikut:

-Kekuatan mekanik yang tinggi dan ketahanan benturan yang sangat baik

-Kemampuan beradaptasi suhu yang baik terhadap lonjakan tekanan dan palu air

-Ketebalan dinding yang memadai untuk layanan kelas tekanan tinggi

-Inspeksi pengecoran yang kaku untuk menghilangkan cacat internal dan permukaan

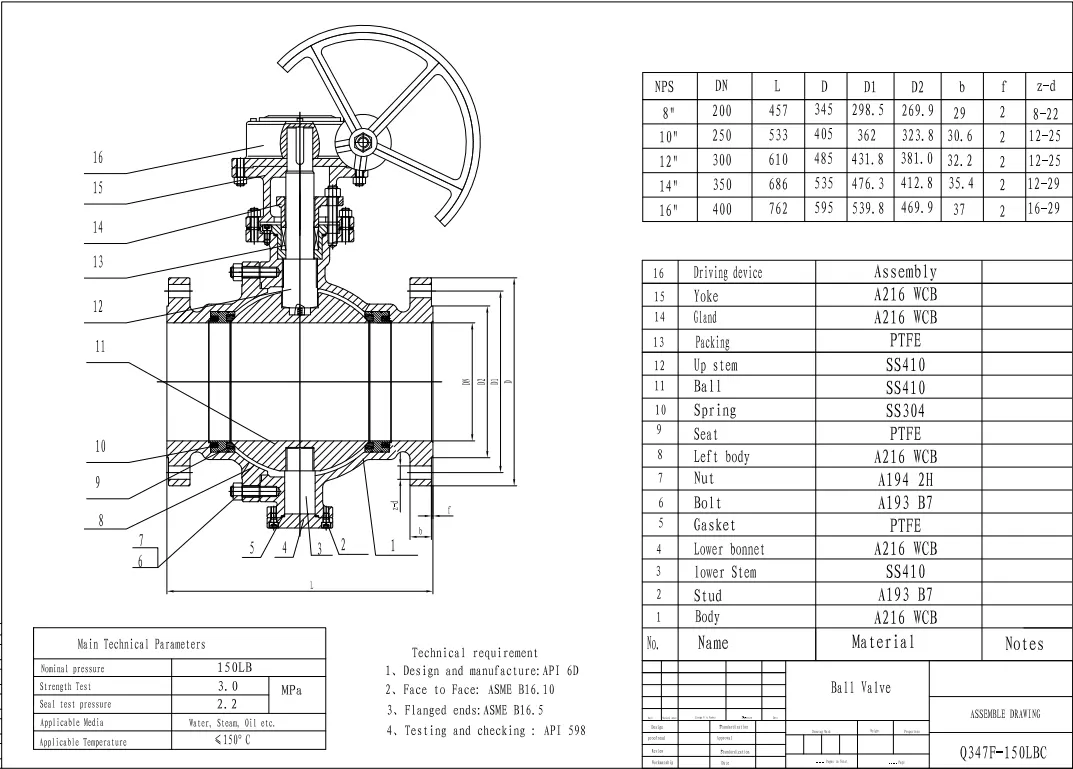

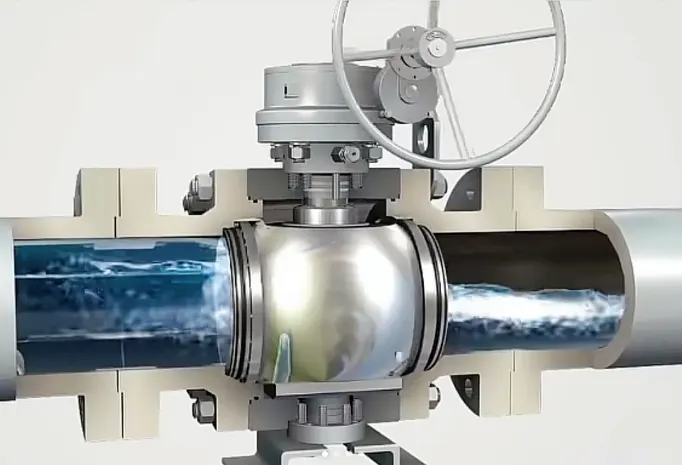

Struktur Bola Tetap yang Dipasang di Trunnion

Berbeda dari katup bola apung biasa, desain bola tetap trunnion kami memindahkan sebagian besar beban tekanan pipa ke poros penopang atas dan bawah. Bola tetap terkunci pada posisinya, sehingga dudukan katup hanya menahan gaya kontak minimal. Ini sangat mengurangi abrasi kursi bahkan dengan siklus buka-tutup yang sering dilakukan di bawah tekanan tinggi yang berkelanjutan. Penyegelan dua arah yang stabil mencegah kebocoran terlepas dari arah tekanan, sehingga meningkatkan keamanan sistem untuk loop proses kritis.

Penyegelan & Konstruksi Keselamatan yang Dioptimalkan

Rakitan kursi apung pegas dilengkapi untuk Katup Bola Tetap Baja Karbon WCB ini. Pegas bawaan mengkompensasi keausan ringan setelah ribuan pengoperasian untuk mempertahankan kinerja penghentian yang ketat. Batang anti ledakan berfungsi sebagai fitur keselamatan standar terhadap lonjakan tekanan yang tiba-tiba. Pengemasan grafit multi-lapis meminimalkan emisi lepasan di sekitar celah batang. Semua komponen penyegelan secara khusus disesuaikan untuk media kerja bertekanan tinggi dan bersuhu sedang, bukan untuk suku cadang umum.

Atribut Utama

Spesifikasi Teknis

Parameter Standar

Ukuran: DN50-DN1200

Peringkat Tekanan: Kelas150-Kelas2500

Bahan: baja karbon A216 WCB

Struktur: Katup bola tetap yang dipasang di trunnion

Kisaran Suhu: -29℃ ~ 425℃

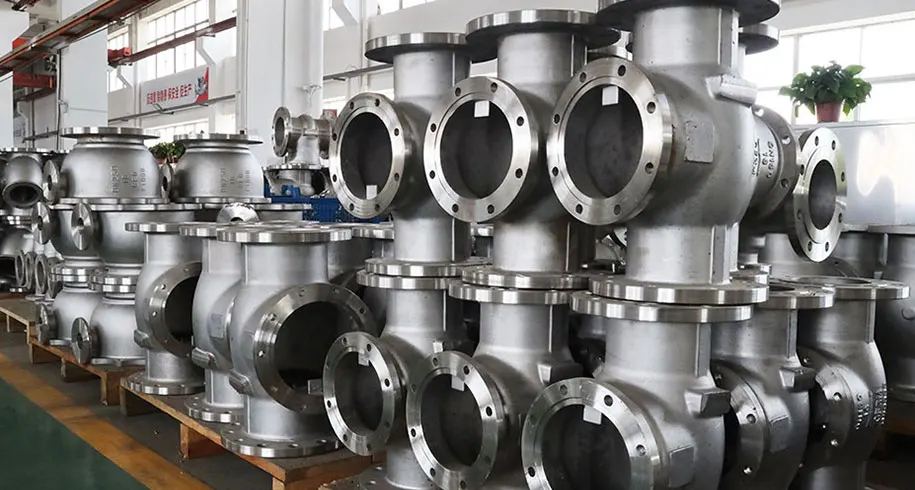

Proses Manufaktur

Katup Bola Tetap Baja Karbon WCB melewati:

- Produksi pengecoran WCB A216 yang memenuhi syarat

- Perlakuan panas untuk sifat material yang stabil

- Mesin presisi CNC untuk menyegel permukaan

- Perakitan dengan komponen penyegelan dan aktuator yang cocok

Fitur Kinerja

- Struktur trunnion dengan keausan rendah untuk servis bersepeda yang sering

- Penutupan ketat dua arah yang andal

- Tingkat kegagalan dudukan rendah di bawah tekanan pipa tinggi yang terus menerus

- Kompatibel dengan beberapa opsi aktuator: gigi manual, pneumatik, listrik

- Dirancang untuk layanan isolasi penuh-terbuka / penuh-dekat

Area Aplikasi

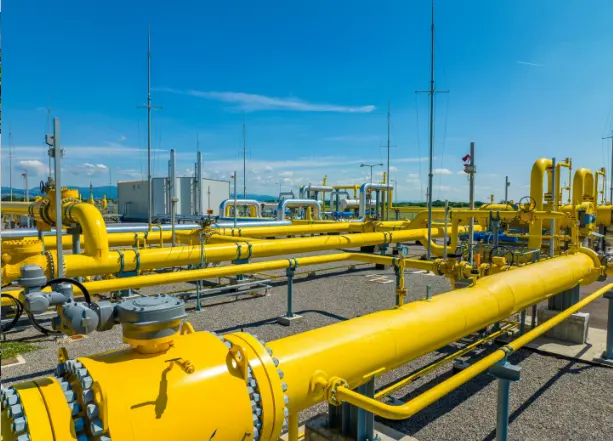

Industri Minyak & Gas

Katup Bola Tetap Baja Karbon WCB diterapkan secara luas di:

- Jaringan pipa utama transmisi gas bumi

- Jalur proses kilang minyak

- Fasilitas transfer minyak mentah

- Sistem perpipaan stasiun pengumpul gas

Industri Petrokimia

- Proses petrokimia bertekanan tinggi

- Pipa isolasi utama unit proses

- Sirkuit fluida non-korosif & korosif ringan bersuhu sedang

Industri Tenaga Listrik

- Perpipaan proses utama pembangkit listrik

- Sistem loop pabrik industri tugas berat

Proyek Industri Umum

- Paket pipeline proyek EPC build baru

- Pekerjaan renovasi & retrofit pipa yang ada

- Lokasi industri dengan akses pemeliharaan yang sulit dan persyaratan keselamatan yang tinggi

Kontrol Kualitas & Dukungan Pengadaan Proyek

Sebagai produsen katup bersertifikat dengan sertifikat ISO, CE, dan API, setiap Katup Bola Tetap Baja Karbon WCB menjalani pengujian pabrik lengkap sebelum pengiriman, termasuk uji cangkang hidrostatik, uji penyegelan dudukan, dan inspeksi dimensi. Pengujian seluruh bagian diterapkan untuk katup tugas berat berukuran besar tanpa pemeriksaan pengambilan sampel. Verifikasi bahan mentah, inspeksi pengecoran, pengawasan perakitan, dan pengujian katup yang telah selesai dijalankan di seluruh alur kerja produksi. Sertifikat pengujian material dan laporan inspeksi dapat diberikan untuk pengajuan tender dan penerimaan lokasi.

Opsi konfigurasi yang fleksibel tersedia sesuai dengan kondisi kerja di lokasi, yang mencakup tingkat tekanan yang bervariasi, kombinasi bahan penyekat, dan berbagai mode pengoperasian. MOQ fleksibel mendukung pengujian sampel, pasokan stok batch kecil, dan pesanan proyek massal dalam jumlah besar. Katup bola tetap WCB Huadu Valve Group diekspor secara global dan mendapatkan pesanan berulang dari klien industri di seluruh dunia.

Bagaimana cara penyegelan dudukan dan batang dibuat agar tahan lama di lokasi sebenarnya?

Kami menggunakan desain kursi mengambang pegas untuk katup bola tetap ini. Pegas internal menjaga dudukan tetap menempel pada permukaan bola. Ketika keausan kecil terjadi setelah ribuan pengoperasian, pegas dapat mengkompensasi celah kecil, sehingga menjaga kinerja penyegelan yang baik seiring waktu. Struktur batang anti ledakan dibuat sebagai fitur keselamatan standar. Di bawah lonjakan tekanan pipa yang tidak terduga, hal ini mencegah batang meledak. Pengemasan grafit multi-lapis dipasang untuk menyegel batang, untuk menghentikan emisi kecil di sekitar celah batang. Suku cadang penyegel ini bukanlah suku cadang generik yang murah; bahan-bahan tersebut dipilih agar sesuai dengan kondisi kerja bertekanan tinggi dan bersuhu sedang.
