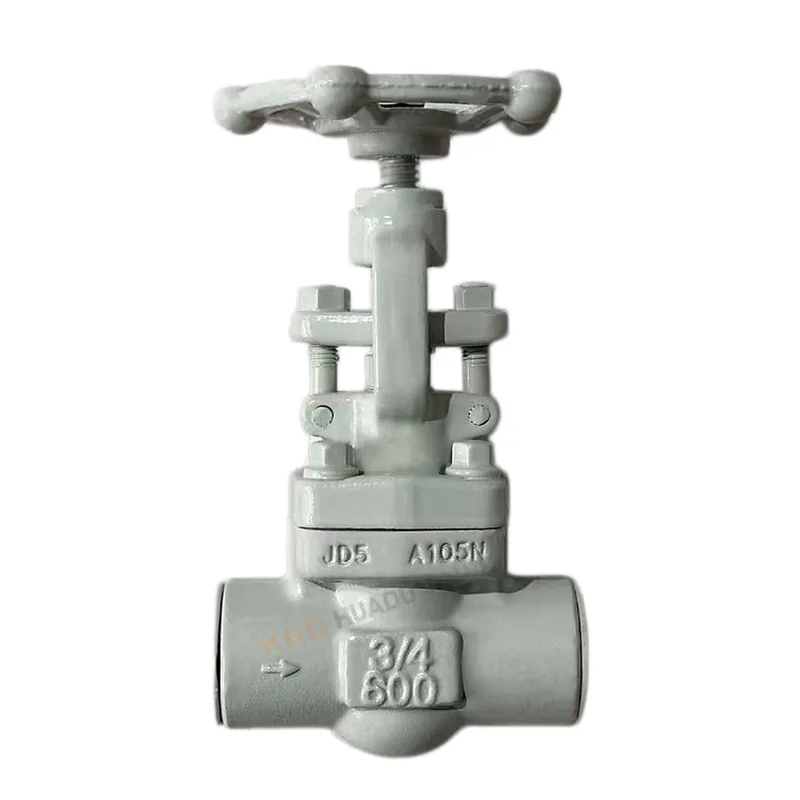

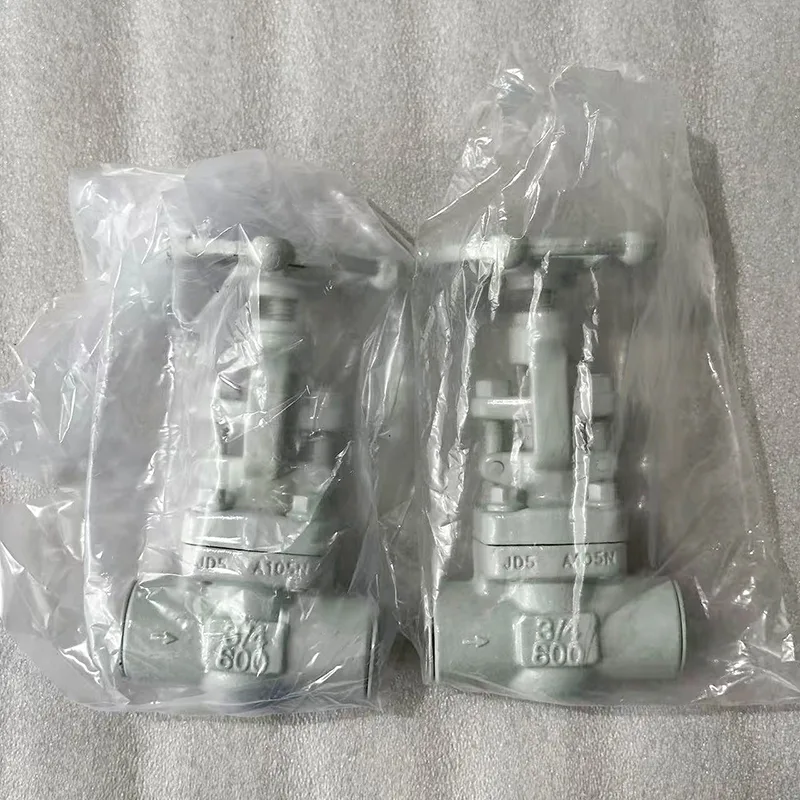

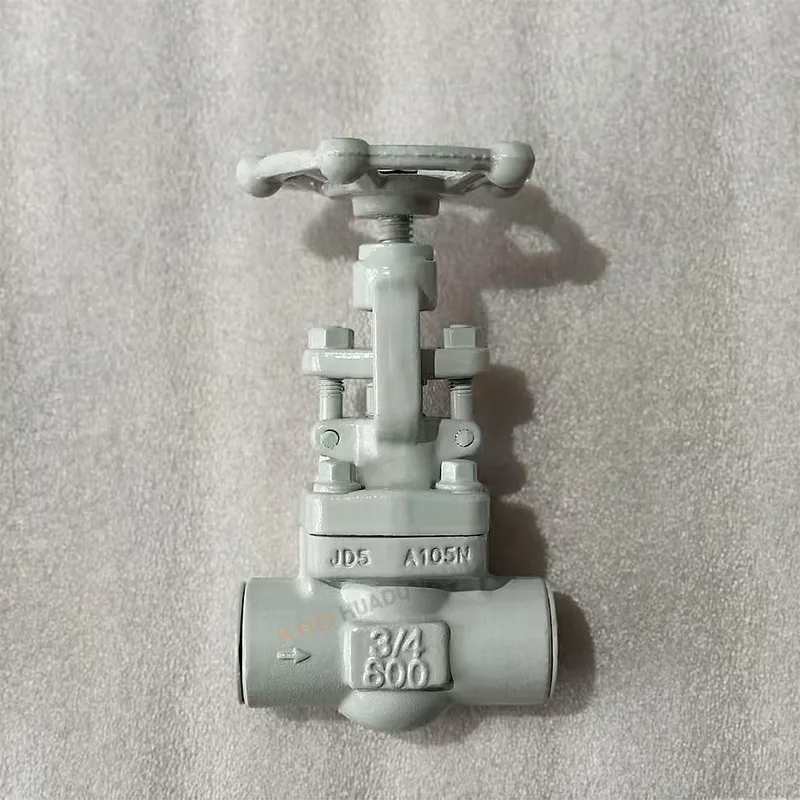

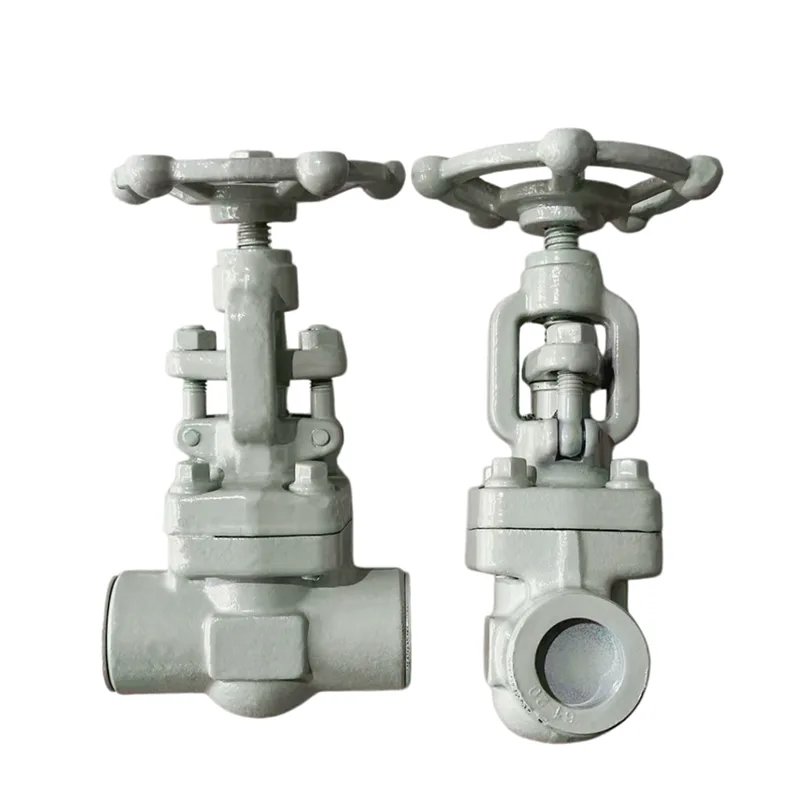

Katup Gerbang Tempa yang dilas dengan soket

Katup gerbang tempa yang dilas dengan soket adalah katup industri bertekanan tinggi yang dirancang untuk mematikan pipa dan mengontrol aliran. Diproduksi oleh Huadu Valve Group, ia menggunakan baja karbon tempa A105N dan cocok untuk kondisi kerja Kelas 600. Ini banyak digunakan dalam sistem uap minyak bumi, kimia, listrik, dan tekanan tinggi di mana keselamatan dan kinerja penyegelan sangat penting. Katup gerbang tempa yang dilas dengan soket memastikan pengoperasian yang stabil dan masa pakai yang lama di lingkungan industri yang menuntut.

Keunggulan Bahan Baku & Struktural

Bodi Baja Tempa Berkualitas Tinggi

Katup gerbang tempa yang dilas dengan soket terbuat dari baja karbon tempa A105N, memastikan:

Kekuatan dan kepadatan tinggi

Resistensi dampak yang sangat baik

Tidak ada cacat pengecoran seperti pori-pori atau lubang pasir

Inspeksi Bahan Yang Ketat

Setiap batch bahan mentah diuji menggunakan analisis spektral untuk memastikan:

Komposisi kimia yang akurat

Tidak ada bahan daur ulang atau di bawah standar

Kinerja mekanis yang stabil

Manfaat Sambungan Las Soket

Jenis sambungan katup gerbang tempa yang dilas dengan soket menyediakan:

Kinerja penyegelan yang kuat

Ketahanan tekanan tinggi yang lebih baik daripada flensa

Mengurangi risiko kebocoran pada sistem kritis

Spesifikasi Teknis

Parameter Standar

Ukuran: DN15–DN50 (stok reguler)

Peringkat Tekanan: Kelas 300 / Kelas 600

Bahan: baja karbon tempa A105N

Tipe: Katup gerbang tempa yang dilas dengan soket

Kisaran Suhu: -29°C hingga 570°C

Proses Manufaktur

Katup gerbang tempa yang dilas dengan soket diproduksi melalui:

Penempaan cetakan integral

Perlakuan panas (proses normalisasi)

Pemesinan presisi CNC

Fitur Kinerja

Akurasi permukaan penyegelan tingkat mikron

Kinerja penyegelan tanpa kebocoran

Pengoperasian lancar tanpa macet

Cocok untuk sistem uap suhu tinggi

Area Aplikasi

Industri Minyak & Gas

Katup gerbang tempa yang dilas dengan soket banyak digunakan di:

Jaringan pipa kilang

Sistem transmisi oli

Fasilitas gas alam

Industri Kimia

Pipa kimia bertekanan tinggi

Sistem kontrol cairan korosif

Sistem saluran masuk/keluar reaktor

Industri Tenaga Listrik

Saluran pipa uap

Sistem tenaga termal

Pipa kondensat

Penggunaan Industri Umum

Pipa berdiameter kecil bertekanan tinggi

Sistem isolasi peralatan

Aplikasi pematian keselamatan

Atribut utama

Pertanyaan Umum

Apa itu sambungan las soket?

Sambungan las soket adalah metode penyambungan pipa di mana pipa dimasukkan ke dalam soket yang tersembunyi dan kemudian dilas di bagian luarnya. Ini biasanya digunakan dalam sistem bertekanan tinggi dan berdiameter kecil.

Dalam kasus katup gerbang tempa yang dilas dengan soket, pipa dimasukkan ke dalam soket ujung katup dan dilas untuk membentuk sambungan yang kuat dan tahan bocor.

Fitur utama sambungan las soket

Kekuatan tinggi dan ketahanan terhadap tekanan

Kinerja penyegelan yang sangat baik

Cocok untuk jaringan pipa kecil DN15–DN50

Mengurangi risiko kebocoran dibandingkan dengan sambungan berulir

Umum dalam sistem minyak, gas, dan uap

Haruskah katup las soket dibongkar sebelum pengelasan?

Ya, tentu saja. Sebelum memasang katup gerbang tempa yang dilas dengan soket, katup TIDAK boleh dirakit sebagian selama pengelasan.

Praktik pemasangan yang benar:

Lepaskan komponen internal jika memungkinkan (atau pastikan katup terbuka penuh)

Masukkan pipa sepenuhnya ke dalam soket

Pertahankan celah ekspansi kecil (~1,5–2 mm)

Lakukan pengelasan hanya pada sambungan luar

Biarkan pendinginan sebelum mengoperasikan katup

Catatan penting:

Hindari panas berlebih pada badan katup

Cegah terak las memasuki rongga katup

Pastikan keselarasan yang benar sebelum pengelasan

Pengelasan yang tidak tepat dapat merusak permukaan penyegelan dan mengurangi umur katup.

Apa perbedaan antara OS&Y dan kap mesin yang dibaut?

Ini adalah dua desain struktural berbeda yang digunakan pada katup gerbang.

OS&Y (Sekrup & Yoke Luar)

Benang batang berada di luar badan katup

Pergerakan batang yang terlihat menunjukkan status buka/tutup

Perawatan dan pemantauan pengoperasian yang lebih mudah

Umum dalam proteksi kebakaran dan sistem industri

Kap Baut

Bonnet dihubungkan ke badan katup menggunakan baut

Desain batang internal (tidak terlihat secara eksternal)

Struktur kompak

Banyak digunakan dalam aplikasi industri umum

Perbandingan sederhana:

OS&Y = visibilitas eksternal + pemantauan pengoperasian yang mudah

Kap mesin yang dibaut = kompak + struktur hemat biaya

Kedua jenis ini dapat diterapkan pada katup gerbang tempa yang dilas dengan soket tergantung pada kebutuhan proyek.
