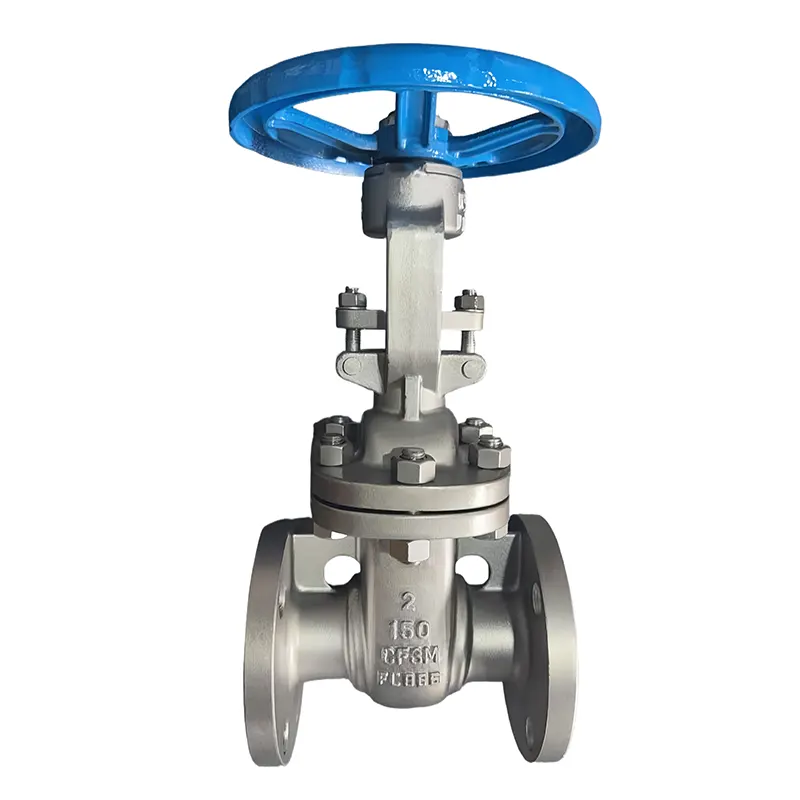

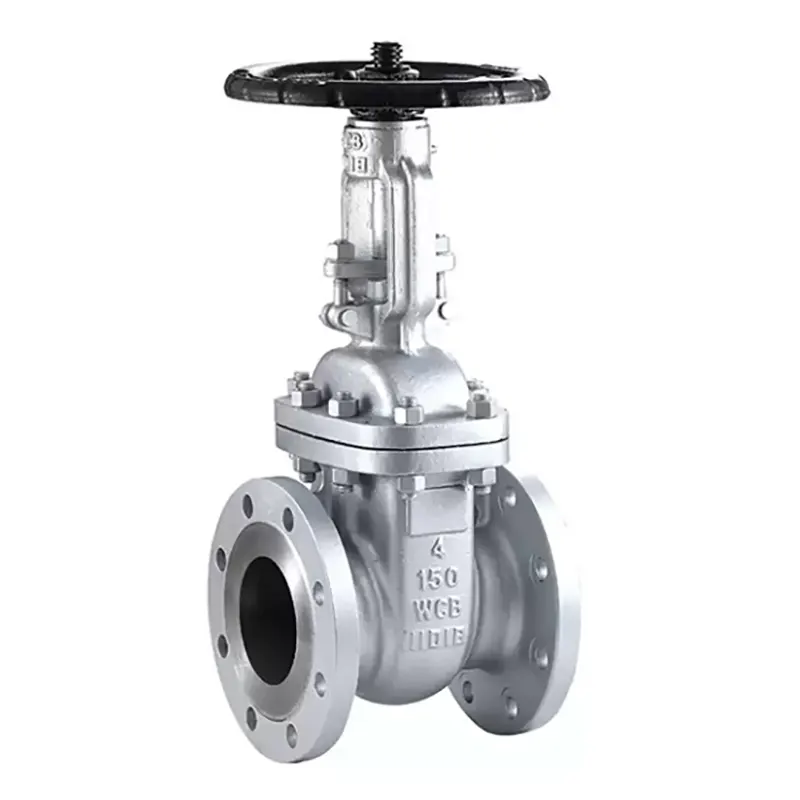

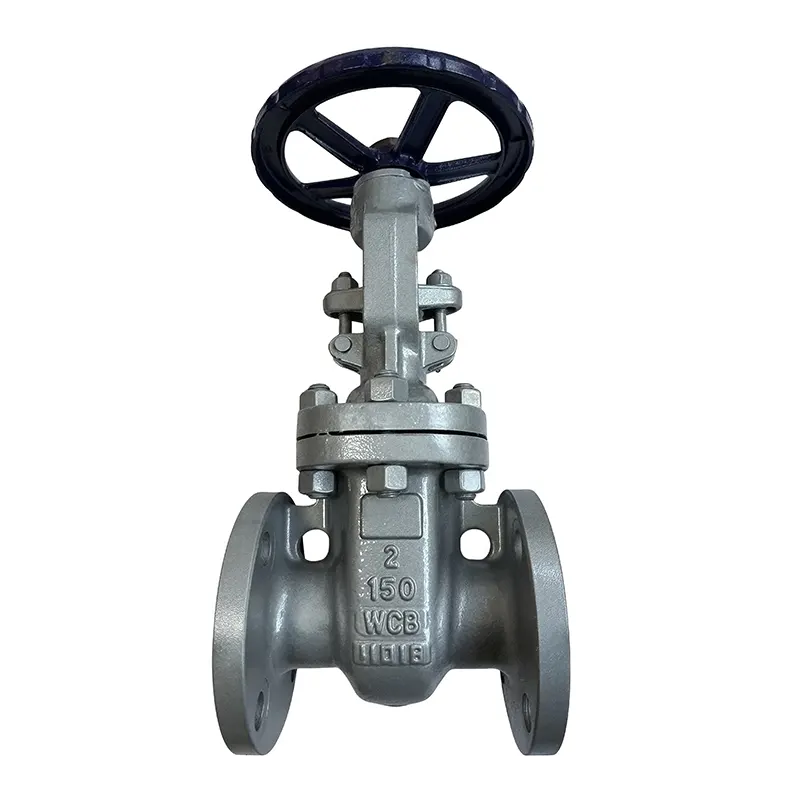

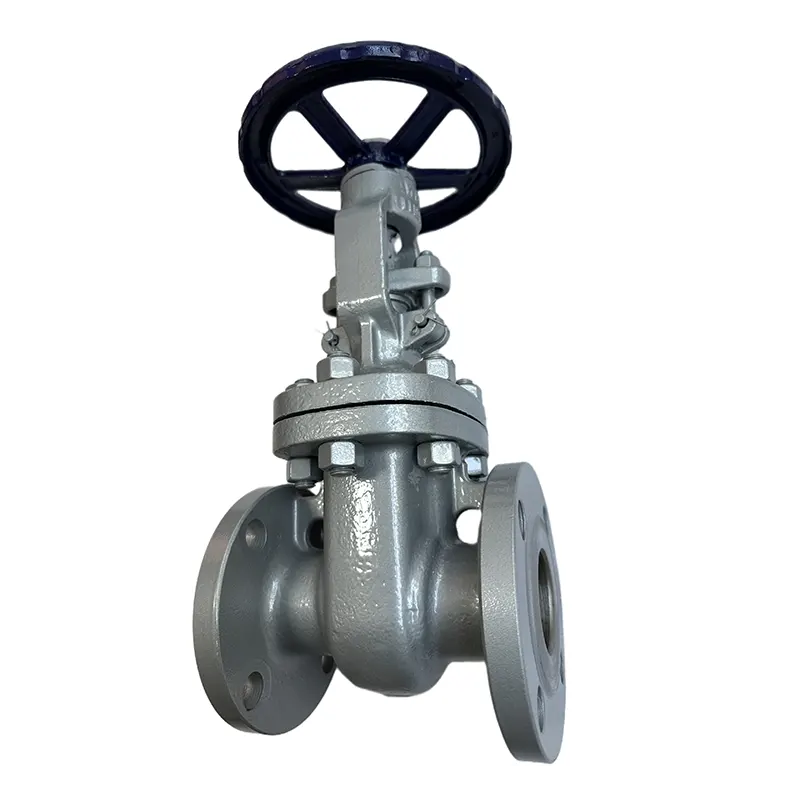

Katup Gerbang Tekanan Tinggi

Kami adalah produsen katup bersertifikat dengan kredensial ISO dan API, dilengkapi dengan jalur produksi presisi dan QC lengkap yang ketat termasuk pengujian hidrostatis API 598. Kustomisasi OEM dan ODM tersedia dengan MOQ fleksibel untuk percobaan dan pesanan massal. Katup gerbang bertekanan tinggi tugas berat kami dikirim secara global dan sangat dipuji oleh klien teknik.

Skenario kerja seperti apa yang dapat diadaptasi oleh katup gerbang bertekanan tinggi ini?

Mereka bertindak sebagai peralatan pemutus isolasi lubang penuh untuk jaringan pipa bertekanan tinggi, banyak digunakan dalam transportasi minyak & gas, pembangkit listrik tenaga panas, kilang kimia, dan jalur uap suhu tinggi. Mereka membuka atau menutup aliran sepenuhnya untuk pemeliharaan pipa dan penghentian darurat.

Atribut Utama

Apakah katup gerbang jenis ini cocok untuk pekerjaan pelambatan atau penyesuaian tekanan?

Sama sekali tidak. Katup gerbang ini dirancang murni untuk isolasi on-off. Membuka sebagian katup akan menyebabkan erosi parah pada permukaan penyegelan baji paduan keras oleh media yang mengalir cepat, yang mengakibatkan kebocoran permanen. Katup pengatur khusus diperlukan untuk pengurangan tekanan dan kontrol aliran.

Bahan mentah apa yang digunakan untuk pembuatan katup gerbang bertekanan tinggi ini?

Bodi & kap: Cor A216 WCB, A105 tempa, baja karbon A350 LF2 suhu rendah

Batang katup: baja tahan karat A182 F304, A182 F316 atau 13Cr

Cakram baji: Substrat baja karbon dengan permukaan keras Stellite

Muka tempat duduk: Paduan keras Stellite / Inconel

Gasket penyegel: Gasket cincin logam RTJ, gasket luka spiral grafit

Dalam layanan pipa bertekanan tinggi, keuntungan apa yang membuat katup gerbang bertekanan tinggi menjadi pilihan yang lebih baik dibandingkan dengan katup bola dan katup kupu-kupu?

Pertama, lubang lurus penuhnya menghasilkan hambatan aliran hampir nol; katup bola memiliki rongga yang terperangkap dan katup kupu-kupu memiliki penghalang cakram internal yang menyebabkan kehilangan tekanan ekstra.

Kedua, struktur baji segel keras yang seluruhnya terbuat dari logam dapat menahan tekanan Kelas 2500 yang sangat tinggi dan suhu tinggi, sedangkan katup bola dan katup kupu-kupu yang disegel lunak akan gagal di bawah beban termal dan tekanan yang ekstrim.

Ketiga, bodi berdinding tebal yang tebal dan kap las opsional menghilangkan risiko kebocoran, yang tidak dapat diatasi oleh katup kupu-kupu bola mengambang dan wafer untuk jaringan pipa medium kritis bertekanan tinggi yang mudah terbakar.

Keempat, katup ini mendukung sertifikasi tahan api API 6D, yang merupakan standar keselamatan wajib yang tidak dapat dipenuhi oleh sebagian besar katup kupu-kupu.

Desain struktural inti apa yang membedakan katup gerbang tekanan tinggi standar?

Lubang lurus saluran penuh untuk mengurangi kehilangan aliran

Irisan padat atau terbelah dilapisi dengan paduan Stellite untuk penyegelan logam-ke-logam yang kedap gelembung

Bodi baja karbon cor/tempa berdinding tebal, kap dilas dengan baut atau tahan tekanan

Gasket flensa cincin logam RTJ untuk penyegelan tekanan tinggi yang andal

Segel batang kursi belakang multi-lapis untuk menghentikan kebocoran media eksternal

Sepenuhnya sesuai dengan API 6D, ASME B16.34, lulus uji hidrostatis dan tahan api API 598

Beberapa opsi penggerak: handwheel, gear box, aktuator listrik, pneumatik atau hidrolik
